说明：本文采算科技主要先容差分电荷密度在材料策画中的基本含义、图谱读法、物理化学真理和判断条款。

一、差分电荷密度到底相比的是什么？

差分电荷密度世俗写稿 charge density difference，中枢操作是在归并空间网格上相比组合体系电子密度与参考片断电子密度之和。以名义吸附为例，常见抒发是 Δρ = ρsurface+adsorbate – ρsurface – ρadsorbate。这里的要津不是公式长什么样，而是三个条款：归并构型、归并网格、归并参考态。惟一这三点明确，图中的正负区域才主要对应吸附或界面斗争素养的电子重新分散。

它当先回话的不是“某个原子获取了些许电子”，而是电子密度在空间中那处增多、那处减少。在金属名义吸附、单原子催化剂、二维异质结、瑕玷掺杂和电板界面中，差分电荷密度不错匡助定位电荷重排发生在金属中心、配位原子、吸附键、瑕玷位点仍是层间界面隔邻。这个定位才气很进军，但它仍然是实空间图像，不是电荷布居数值。

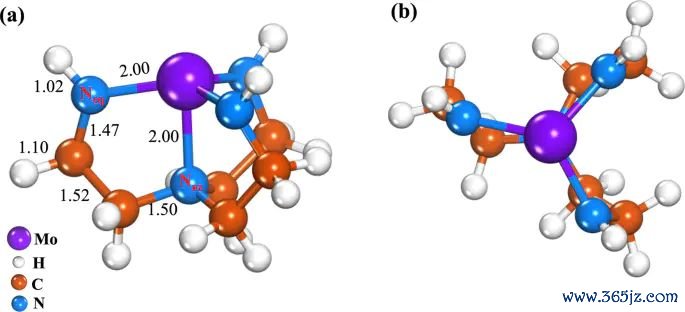

图1. Mo-Tren 复合物的前视图和俯瞰图优化结构，原图给出 Mo-N 配位构型和键长信息。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 1， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

结构模子是读差分电荷密度的伊始。若莫得先明确名义、吸附物、配位中心或异质界面的几何联系，背面的容貌等值面就很容易变成独处图案。关于 Mo-Tren 这类配位体系，Mo 原子和 N 原子的空间位置决定了电子重排应该优先在那处查验；关于 slab 吸附模子，吸附物高度、吸附位点、名义晶面和隐蔽度齐会影响差分图的说明边界。

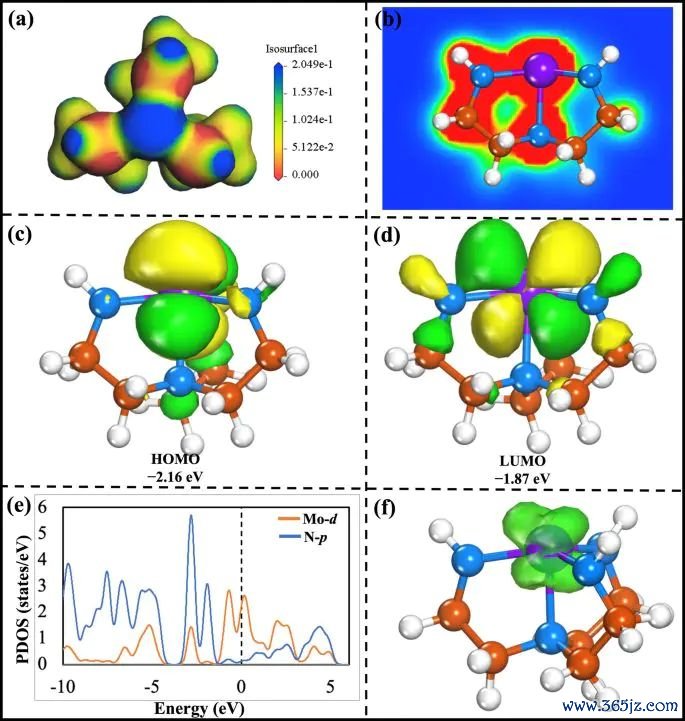

图2. Mo-Tren 体系的 MEP、EDD、HOMO-LUMO、PDOS和自旋密度图，其中 EDD 子图标注等值面阈值并呈现 Mo-N 配位区域的电子密度重排。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 2， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

差分电荷密度、Bader 电荷、Mulliken 电荷和 Hirshfeld 电荷必须分开。前者看空间区域，后者按分区规章给出数值料到。容貌区域更大、等值面更显眼，并非某个原子改造电荷更多；若要相比电荷改造量，需要另外说明取舍哪一种电荷布居要领。

二、电子累积和消耗能说明什么物理真理？

差分电荷密度最常被用来商讨电子累积和电子消耗。一般来说，电子累积区域鸠合吸附物和名义之间、金属中心与配体之间或层间界面隔邻，往往教唆这些位置出现了电子云重排。电子消耗区域则说明相关于参考片断，该空间边界内电子密度镌汰。这么的图像不错支握界面极化、吸附键酿成、局域电子反映、瑕玷素养电荷重排等判断。

不外，电子累积不自动便是“成键更强”。若是累积区域位于两个原子之间，它不错作为彼此作用位置的凭证；若要商讨成键强弱，还要勾通键长、吸附能、PDOS、COHP或反应旅途。关于催化体系，差分电荷密度更相宜说明某个中间体在哪个标的被极化，而不是径直说明反应一定更快。

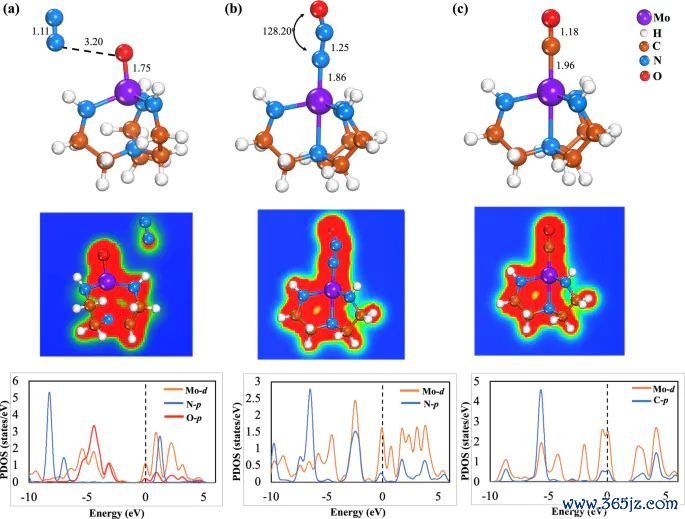

图3. N2O 两种吸附构型和 CO 吸附在 Mo-Tren 上的优化结构、EDD 等值面和 PDOS 图，EDD 等值面阈值为 0.027 au。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 4， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

在吸附体系中，电子密度重排世俗要和具体中间体绑定。N2O、CO、O2 这类小分子吸附后，差分图不错清楚金属-吸附物键隔邻是否有累积区，也不错教唆分子里面某个键是否被极化。这里的判断对象是吸附构型中的局部空间区域，而不是整块材料的一齐电子性质。

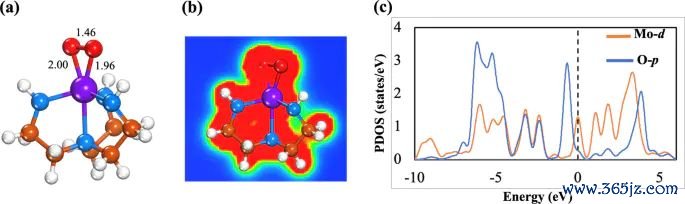

图4. O2 吸附在 Mo-Tren 上的优化结构、EDD 等值面和 PDOS 图，原图用于对照 O-O 键伸长、电子密度重排和轨谈孝顺。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 5， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

关于含氧中间体，差分电荷密度还常被用来说明键长变化。若 O-O 键隔邻出现较着电子重新分散，同期优化结构中 O-O 键被拉长，这不错支握“吸附导致分子里面键被极化或活化”的判断。这里的凭证适用条款是：键长变化说明几何反映，EDD 说明电子密度反映，二者彼此撑握但不等同。若要进一步判断断键是否容易发生，还需要反应旅途和能垒信息。

空间位置是差分电荷密度的上风。它能告诉读者重排发生在 Mo-C、Mo-O、N-Mo 或层间界面隔邻；但它不可单独诀别红键态和反键态，也不可给出反应热力学或能源学后果。若一篇著作需要商讨催化活性，差分电荷密度只可承担“电子重排位置”这一类凭证。

三、读差分电荷密度图时先看哪些条款？

读图的第一步是证据容貌界说。不同论文可能用黄色示意电子累积、青色示意电子消耗，也可能使用红蓝配色，以至把正负容貌反过来。容貌必须苦守原图图注或作家说明，不可凭警戒径直说明。若图注莫得说明正负容貌，正文里就不宜写得过满，只可把图作为局域电子重排的扶持陈迹。

第二步是证据等值面阈值。差分电荷密度图常修复 isovalue：阈值低时，龙虎棋牌IOS/安卓版手机APP官网下载等值面边界会变大，细碎区域增多；阈值高时，只剩下较强重排区域。两个体系若使用不同阈值，图面大小不可径直相比强弱。相比不同材料或不同吸附构型时，疏导阈值、疏导视角、疏导参考态比容貌面积本人更要津。

第三步是证据参考态。吸附体系世俗用全体吸附态减去名义片断和吸附物片断；异质结常用界面全体减去两个单独层；掺杂或瑕玷体系则要说明是和齐备晶体相比，仍是和替换前后的片断相比。参考态一变，正负区域的含义就会随着变化。

还要查验参考片断是否保握吸附态中的几何位置。若名义片断和吸附物片断重新优化后再相减，差值中会混入结构随意带来的密度变化；若保握吸附态构型，图谱更接近“斗争前后电子云反映”的相比。构型一致性会径直影响容貌区域能否被说明为界面彼此作用，也会影响不同吸附构型之间的可比性。

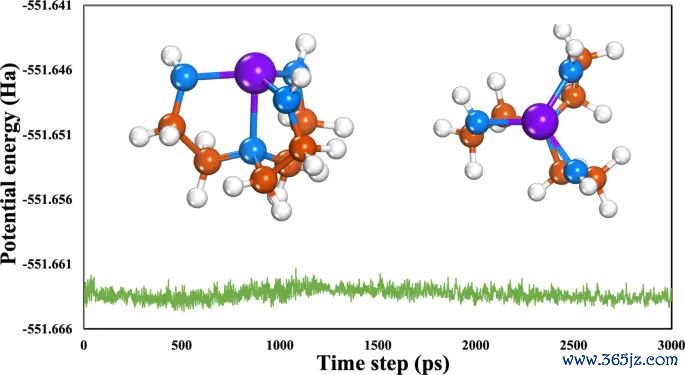

图5. Mo-Tren 在 500 K AIMD 后的几何结构和对应势能弧线，用于说明结构结识性需要能源学凭证，不可只依赖 EDD 图。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 3， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

第四步是查验它和其他图谱的单干。AIMD 轨迹回话有限温度和有限时辰内结构是否保握，声子谱回话振动样子是否存在虚频，PDOS 回话能量轴上的轨谈孝顺，差分电荷密度回话实空间电子重排。归并篇著作里出现多类图谱，并非说明它们能彼此替代，每种图只隐蔽材料策画问题的一部分。

四、差分电荷密度最容易被误判在那处？

第一个误判是把差分电荷密度当成电荷改造量。图中的黄色或青色区域只可说明相关于参考态的电子密度变化位置，不可径直读出“某原子获取 0.2 e”。若要商讨改造数值，应使用 Bader、Hirshfeld 或 Mulliken 等布居分析，并说明不同要领的分区规章不同。Bader 电荷变化也不可算作体式价态变化，价态还要勾通配位、磁矩和谱学凭证。

这种抑遏在瑕玷、掺杂和强关联体系中尤其进军。过渡金属 d 电子、氧空位局域态、名义自旋态和 U 值修复齐会改变局域电子密度分散。若著作只给一张差分图，却莫得说明自旋极化、U 值、泛函、真空层或隐蔽度，读者很难判断容貌区域来自着实电子反映，仍是来自模子修复各异。策画条款不是从属信息，它决定差分图能承担多强的说明。

第二个误判是把差分电荷密度径直写成反应更容易。反应是否容易发生，至少波及初末态能量、过渡态或 NEB 能垒、零点能和熵修正、温度、电位、隐蔽度和溶剂环境。差分电荷密度不错说明某个中间体为什么被极化，或某个键隔邻为什么出现电子重排，却不可替代反应旅途策画。

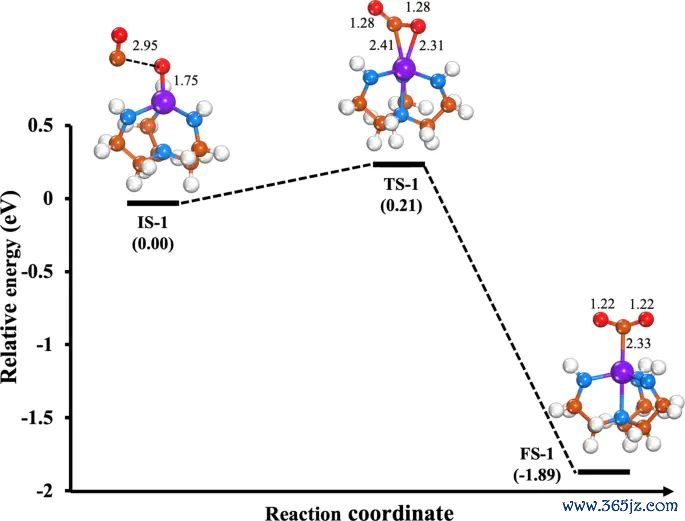

图6. CO + O* → CO2 在 Mo-Tren 上的能量旅途和要津驻点结构，原图给出反应旅途上的能量变化与构型。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 6， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

第三个误判是把差分图替代 PDOS。PDOS 的横轴是能量，约略清楚费米能级隔邻哪些原子轨谈孝顺较大、吸附物轨谈和金属 d 态是否存在能量叠加；差分电荷密度的坐标是空间位置，用来清楚电子密度在那处增减。二者频频共同支握吸附彼此作用分析，但回话的问题并不疏导。

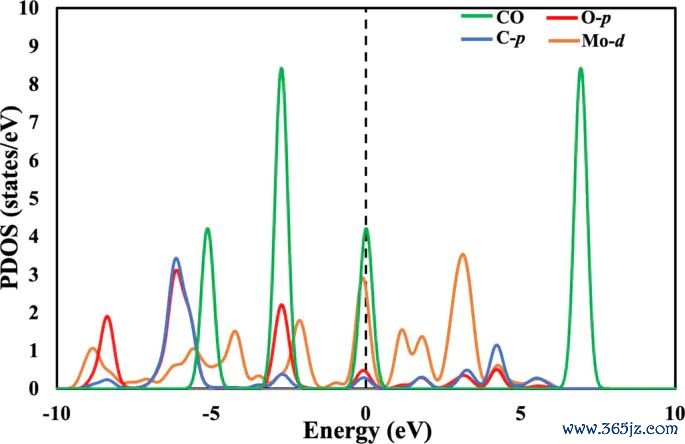

图7. CO + O* → CO2 反应在 Mo-Tren 上的 PDOS 图，用于呈现 Mo、CO 和 O* 联系态在能量轴上的轨谈孝顺。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 7， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

第四个误判是忽略模子条款。关于 slab 模子，真空层厚度、偶极修正、名义晶面、隐蔽度和超胞尺寸会影响界面电荷分散；关于过渡金属体系，自旋极化、U 值和 vdW 修正可能改变吸附能、局域磁矩和态密度。写差分电荷密度时，判断边界应兑咫尺具体模子和策画条款内，举例某个 O* 中间体、某个 Mo-N 配位环境、某个层间界面或某个瑕玷位点的电子重排。

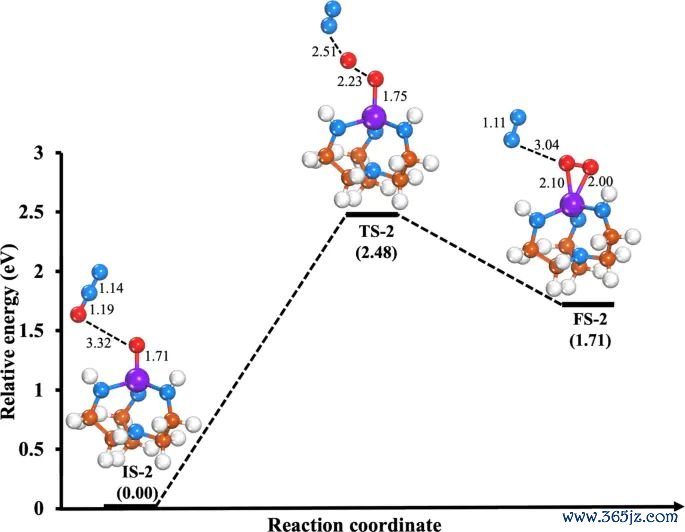

图8. N2O + O*@Mo-Tren → N2 + O2@Mo-Tren 的能量旅途和要津驻点结构，原图用于相比另一条复原旅途的能垒和反应能。着手：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 8， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

因此，差分电荷密度相宜停在这些判断上：电子密度是否在吸附键隔邻累积，瑕玷位点周围是否出现局域重排，界面两侧是否酿成极化区域，某个吸附构型是否陪同分子里面键的电子密度改变。进一步商讨电荷改造量、轨谈杂化、成键结识化、反应能垒或材料结识性时龙虎棋牌(中国)，应分别回到Bader/Hirshfeld 电荷、PDOS/COHP、吸附能、NEB、AIMD 或声子谱这些对应凭证上。
