确认：本文采算科技主要先容了SEI 膜与 CEI 膜的形成位置、化学开始、功能相反和失效阵势。重心确认二者齐来自电解液界面反应，但一个主要保护负极，一个主要庄重正极，高下电位环境决定了构成和作用不同。

一、基本区别

SEI 是 solid electrolyte interphase，频繁指负极名义形成的固态电解质界面膜；CEI 是 cathode electrolyte interphase，频繁指正极名义形成的界面膜。二者齐来自电解液在电极名义的瓦解反应，但形成电位、化学构成、功能重心和失效阵势不同。

SEI 主要出当今低电位负极，举例石墨、硅负极和锂金属名义。电解液中的溶剂、锂盐和添加剂在低电位下被收复，生成 LiF、Li2CO3、ROCO2Li、有机团聚物等组分。理思 SEI 应承许 Li+ 通过，同期谢却电子穿透，幸免电解液抓续收复。

图1：电板界面膜形成知道图展示负极 SEI 与正极 CEI 在位置和功能上的相反。DOI：10.1007/s40820-026-02236-2。

CEI 则主要出当今高电位正极，举例高镍层状氧化物、富锂锰基、尖晶石 LNMO 或高电压钴酸锂名义。正极高电位会氧化电解液，形成含 LiF、磷酸盐、硫酸盐、聚碳酸酯和金属氟化物的膜层。理思 CEI 要羁系电解液氧化、氧开释、过渡金属溶出和名义结构重构。

不错把 SEI 联络为“防收复瓦解的负极保护膜”，把 CEI 联络为“防氧化瓦解的正极保护膜”。但二者齐不是整个惰性的涂层，而是在轮回中附近形成、突破、缔造和增厚的动态界面。

定名上，SEI 和 CEI 齐强调“电解液界面相”，确认它们不是电极本色的一部分，也不是节略外加涂层，而是电极、电解液和电位共同反应形成的界面居品。它们的构成会随电解液配方、温度、倍率和轮回历史变化。

二、形成机制

SEI 的形成频繁发生在首圈充电负极嵌锂经由中。当石墨电位着落到约 0.8 V vs. Li/Li+ 以下，碳酸酯溶剂启动收复，生成无机和有机羼杂层。无机层频繁围聚电极，力学强度和离子电导较高；有机层更围聚电解液，柔滑但庄重性较差。

CE = Qdelithiation/Qlithiation × 100%

式中 CE 为库仑恶果，Qlithiation 为嵌锂容量，Qdelithiation 为脱锂容量。SEI 形成会破费活性锂和电解液，使首圈 CE 裁汰。若 SEI 后续抓续突破并再生，长轮回 CE 会抓续低于理思值，容量冉冉示寂。

图2：锂金属或石墨负极名义 SEI 形色确认其主要作用是谢却电解液不绝收复瓦解。DOI：10.1002/advs.75159。

CEI 的形成发生在正极高电位氧化环境中。电解液溶剂和阴离子在高电压下失电子，正极名义晶格氧活性也可能参与副反应，生成氧化居品膜。高镍正极在 4.3 V 以上更容易发生电解液氧化、Ni/Li 混排和名义岩盐相生成，因此 CEI 庄重性尽头迫切。

添加剂不错主动调控界面膜。FEC 常用于改善硅负极 SEI，LiDFOB、LiPO2F2、硼酸盐或磷酸酯添加剂可参与形成富 LiF 或 B/P/O 组分的界面膜。要道是让添加剂优先瓦解，形成薄而缜密、离子可导、电子绝缘的保护层。

SEI 的首圈形成常被称为化成经由。化成电流、温度和放胆电压会影响膜层构成与缜密性。过快化成可能形成鄙俚、不均匀 SEI，后续轮回中容易突破；较慈祥的化成故意于形成连气儿界面膜，但会加多坐褥时代和本钱。

三、功能相反

SEI 的中枢任务是兼顾离子传导和电子谢却。若 SEI 电子绝缘性不及，电解液会抓续收复，膜层附近增厚；若 Li+ 传导差，负极极化升高，龙虎棋牌IOS/安卓版手机APP官网下载低温或快充时容易析锂。硅负极还存在体积延伸，SEI 会反复突破再生，酿成活性锂快速破费。

Rint = L/(σLiA)

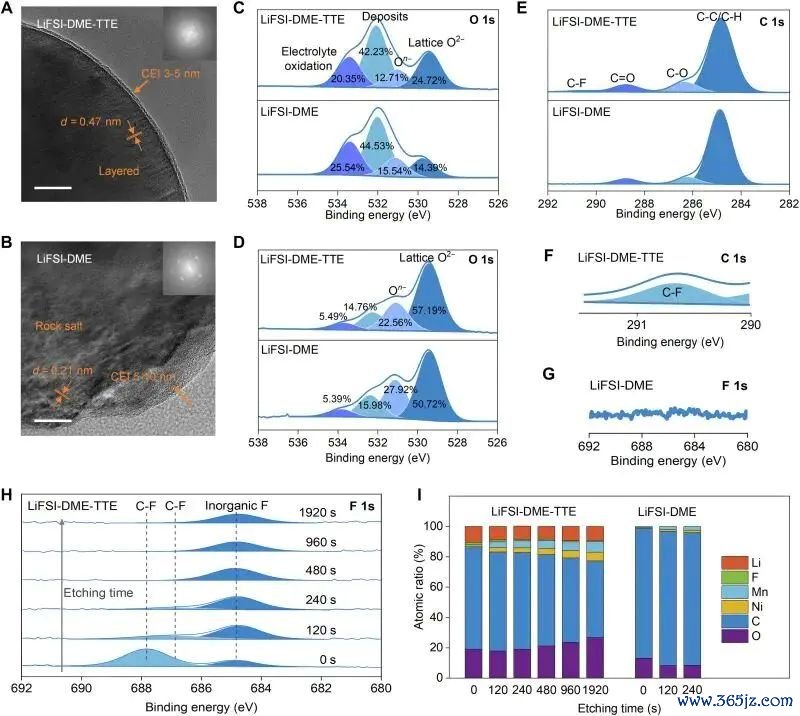

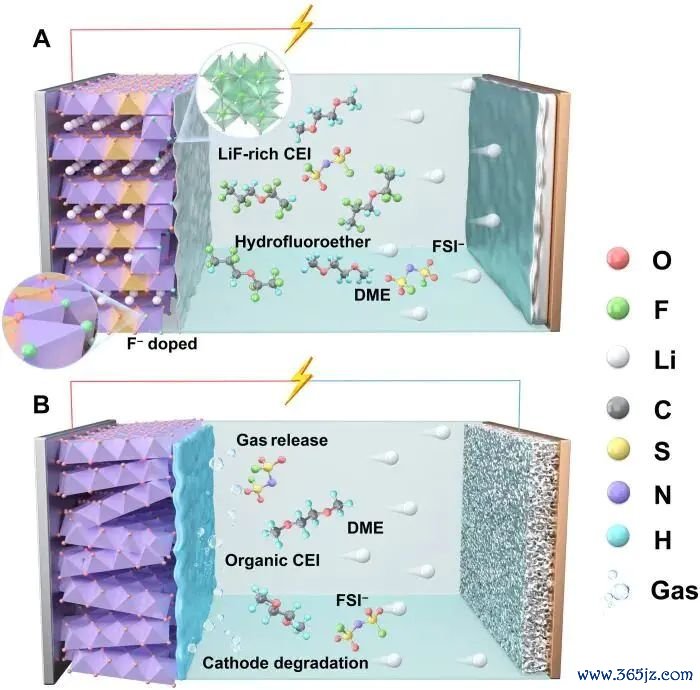

图3：高电压正极名义 CEI 结构娇傲其需要相背氧化瓦解和过渡金属溶出。DOI：10.1002/advs.75159。

式中 Rint 为界面膜离子传输电阻，L 为膜厚，σLi 为 Li+ 电导率，A 为有用面积。该式确认界面膜不成只追求厚和庄重，过厚或离子电导低齐会权贵加多阻抗，导致倍纵脱能着落。

CEI 更强调抗氧化和羁系正极名义副反应。高电压下正极名义可能开释活性氧，诱发电解液瓦解仁和体产生；过渡金属溶出后迁徙到负极，还会壅塞 SEI。庄重 CEI 能裁汰正极名义反应活性，减少金属溶出和界面阻抗增长。

SEI 与 CEI 还会相互影响。正极溶出的 Mn、Ni 或 Co 迁徙到负极，会催化 SEI 瓦解；负极 SEI 破费电解液和添加剂，也会改变正极 CEI 的形成环境。因此全电板界面庄重性必须同期看两头，而不是只优化其中一个界面。

CEI 还承担庄重正极晶格氧的任务。高镍正极名义若发生氧开释，会进一步氧化电解液并形成气体，界面膜随之增厚。含氟、含磷或含硼 CEI 组分常被用于裁汰名义反应活性，减少 HF 时弊和过渡金属溶出。

四、实战判断

表征 SEI/CEI 常用 XPS、TOF-SIMS、TEM、cryo-TEM、EIS、原位气体分析和深度剖析。XPS 可识别 LiF、碳酸盐、磷酸盐等化学组分，cryo-TEM 能减少束流毁伤并不雅察真是膜形色，EIS 可跟踪界面阻抗随轮回增长。

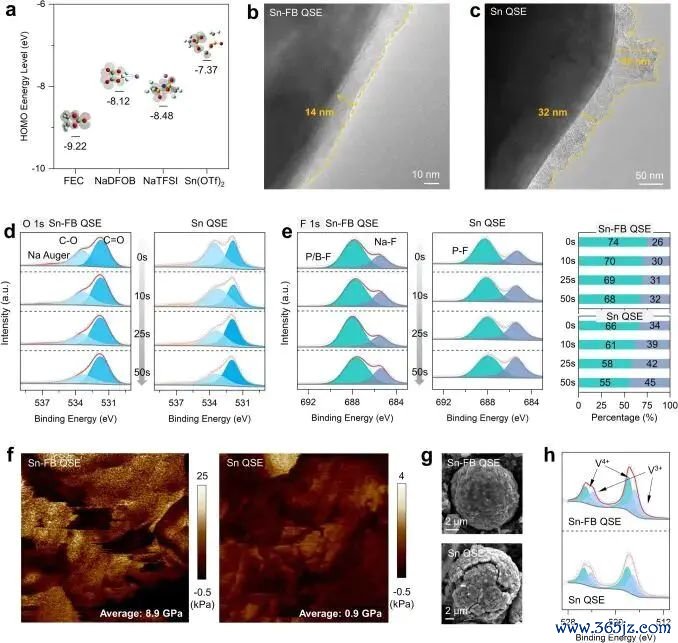

图4：不同电解液添加剂形成的界面膜因素对比体现 SEI/CEI 化学开始相反。DOI：10.1126/sciadv.aeb7563。

判断界面膜犀利不成只看是否“厚”。好的 SEI/CEI 应该薄、均匀、缜密、富无机庄重组分，并具有实足 Li+ 传导才气。过厚膜层诚然可能隔断副反应，却会权贵加多极化；过薄或不连气儿的膜层又无法谢却电解液抓续瓦解。

实际上还应分袂半电板和全电板。半电板中锂片行为对电极，会提供过量锂并引入锂片副反应；全电板中活性锂有限，SEI/CEI 破费会更获胜反应为容量衰减。真是评价界面膜庄重性，应聚会全电板 CE、容量保抓率和轮回后界面表征。

SEI 与 CEI 的筹备逻辑不错详细为：负极需要抗收复、柔韧和快速 Li+ 传输，正极需要抗氧化、抗金属溶出和羁系晶格氧反应。二者称号不异，但责任环境整个不同，不成把一种界面膜的警戒获胜套到另一端。

图5：长轮回后界面膜增厚与阻抗变化确认界面膜既是保护层亦然潜在失效开始。DOI：10.1126/sciadv.aeb7563。

分析界面膜时应尽量幸免空气理会。SEI 和 CEI 对水氧明锐，取样、清洗和蜕变经由可能改变 LiF、碳酸盐和有机组分比例。使用惰性敌对蜕变、低温电镜和慈祥清洗条目，能更接近真是轮回后的界面气象。

在快充和高电压体系中，SEI 与 CEI 的耦合更赫然。负极 SEI 不庄重会破费活性锂，正极 CEI 不庄重会开释金属离子和氧化性物种，两头副反应最终齐会发扬为容量衰减和阻抗升高。因此界面膜究诘应从全电板角度判断。

要是从失效角度看，SEI 更常发扬为反复突破、再生和锂示寂，CEI 更常发扬为高电压氧化、气体生成和过渡金属迁徙。二者齐会加多界面阻抗，但根源不同。把失效开始分清，才能礼聘稳妥添加剂、包覆层或化成轨制。因此龙虎棋牌IOS/安卓版手机APP官网下载，界面膜优化必须同期看化学构成、力学齐全性和离子传输。
